📏 آموزش کامل استفاده از کولیس ورنیه

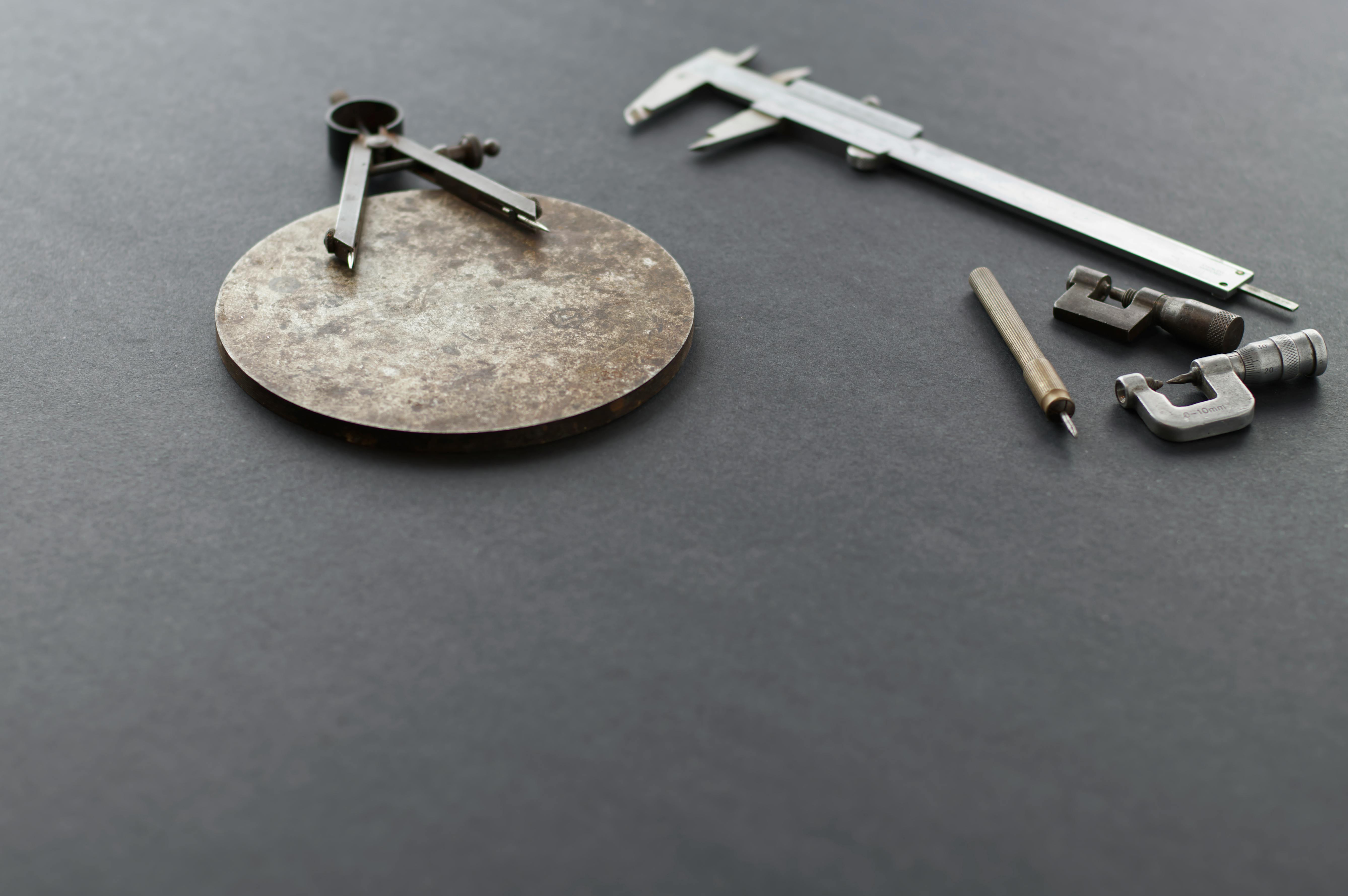

1) ⭐ کولیس ورنیه چیست؟
کولیس ورنیه ابزاری برای اندازهگیری دقیق طول، قطر داخلی، قطر خارجی و عمق است. دقت آن معمولاً ۰٫۱ یا ۰٫02 میلیمتر است.
---
2) 🔧 اجزای کولیس ورنیه
1. فکهای بزرگ → اندازهگیری قطر خارجی و طول
2. فکهای کوچک (بالایی) → اندازهگیری قطر/دهانهٔ داخلی
3. شیره اصلی (خطکش ثابت) → درجهبندی میلیمتر یا اینچ
4. شیره ورنیه (خطکش متحرک) → برای دقت بیشتر
5. میله عمقسنج → اندازهگیری عمق سوراخها
6. پیچ قفلکن → تثبیت اندازه پس از گرفتن قطعه
---
3) 📚 نحوه خواندن کولیس ورنیه
✦ مرحله ۱: خواندن عدد از خطکش ثابت
عددی را بخوانید که سمت چپِ صفر ورنیه قرار دارد.
این مقدار اغلب تا میلیمتر است.
✦ مرحله ۲: پیدا کردن خط منطبق در ورنیه
خطی را پیدا کنید که دقیقاً روی خط ثابت قرار گرفته است.
شماره همان خط × دقت کولیس = مقدار اعشاری
✦ فرمول کامل:
اندازه نهایی = عدد ثابت + (شماره خط منطبق × دقت کولیس)
---
4) مثال کامل
فرض کن:
عدد ثابت: 25 میلیمتر
خط منطبق روی ورنیه: 6
دقت کولیس: 0.02 میلیمتر
اندازه:
25 + (6 × 0.02) = 25 + 0.12 = 25.12 mm
---
5) 📐 انواع اندازهگیری با کولیس
✔ اندازهگیری قطر خارجی
قطعه را بین فکهای بزرگ قرار بده.
کمی فشار بده، ولی نه زیاد.
پیچ قفل را ببند.
✔ اندازهگیری قطر/دهانه داخلی
از فکهای کوچک بالا استفاده کن.
فکها را باز کن تا به دیواره داخلی برسند.
عدد را بخوان.
✔ اندازهگیری عمق
انتهای کولیس را روی سطح قرار بده.
میله عمقسنج را داخل سوراخ پایین بده تا به ته برسد.
عدد را بخوان.
✔ اندازهگیری طول پلهای
کولیس را روی لبه دو سطح قرار بده.
از فکها برای اندازهگیری اختلاف ارتفاع استفاده کن.
---
6) 🔍 نکات مهم برای اندازهگیری دقیق
قبل از اندازهگیری کولیس باید صفر باشد (وقتی فکها بستهاند عدد باید 0 باشد).
کولیس را کج نگیر؛ باید موازی قطعه باشد.
از فشار زیاد استفاده نکن تا اندازه واقعی تغییر نکند.
همیشه چند بار بخوان تا مطمئن شوی.
---
7) 🎯 روش سریع تشخیص دقت کولیس
روی ورنیه معمولاً 10، 20 یا 50 خط است.
دقت = 1 mm ÷ تعداد خطوط
مثلاً:
ورنیه 50 خط → دقت 0.02 mm
ورنیه 10 خط → دقت 0.1 mm
